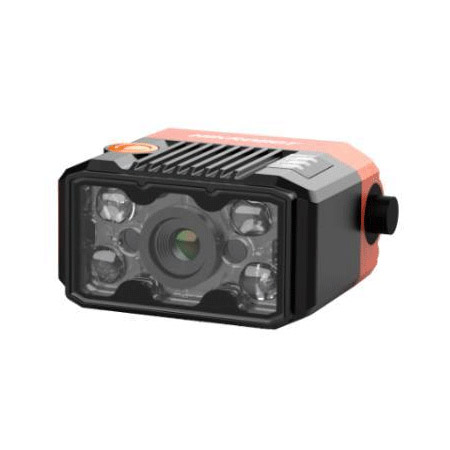

海康MV-SC2004EM-06S-WBN-Mini 視覺傳感器內部植入高精度定位與測量算法，可實現計數、有無、測量等功能。可通過 SCMVS 進行監視和操作，通過 RS-232、以太網輸出工具結果，通過 IO 與上下游工序配合。支持視覺工具多種結果輸出以及自定義結果文本輸出。

海康MV-SC2004EM-06S-WBN-Mini 40萬像素智能相機特點：

采用嵌入式硬件平臺，可進行高速的圖像處理

植入高精度定位、測量算法，可實現計數、有無、測量等功能

IO 接口豐富，可接入多路輸入、輸出信號

狀態指示燈豐富，可實時查看設備狀態，方便調試與維護

光源設計巧妙，確保照明區域亮度均勻

支持 RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP 等多種通訊模式

海康MV-SC2004EM-06S-WBN-Mini 40萬像素智能相機參數：

型號	型號	MV-SC2004EM-06S-WBN-Mini
型號	名稱	SC2000E視覺傳感器Mini型，6mm鏡頭，40萬像素，黑白，手動調焦
工具	視覺工具	計數：斑點計數、邊緣計數、圖案計數有無：圓有無、直線有無、斑點有無、邊緣有無、圖案有無定位：位置修正邏輯：條件判斷、邏輯判斷、字符比較、變量計算測量：線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測識別：字符識別、注冊分類
	方案能力	支持方案導入/導出，最多可存儲8個方案，40個模塊
	通訊協議	RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP
相機	傳感器類型	CMOS，全局快門
	像元尺寸	6.9 μm × 6.9 μm
	靶面尺寸	1/2.9"
	分辨率	704 × 540
	最大采集幀率	60 fps
	動態范圍	74 dB
	信噪比	41 dB
	增益	0~15 dB
	曝光時間	16 μs~1 sec
	像素格式	Mono 8
	黑白/彩色	黑白
電氣特性	數據接口	Fast Ethernet（100Mbit/s）
	數字I/O	17-pin M12接口提供供電、以太網、數字IO、串口功能： 4個可配置輸入輸出（Line0/1/2/3），1個外部按鈕輸入（BUTTON）輸出信號只支持NPN類型
	供電	12 ~ 24 VDC
	最大功耗	7.5W@12VDC
結構	鏡頭接口	M10-mount，手動調焦
	焦距	6.72 mm
	鏡頭罩	透明鏡頭罩
	光源	4顆白色LED燈板
	指示燈	電源指示燈PWR，網絡指示燈LNK，狀態指示燈STS
	外形尺寸	46 mm × 38 mm × 25 mm
	重量	約160 g
	IP防護等級	IP65
	溫度	工作溫度0~50℃，儲藏溫度-30~70℃
	濕度	20%~95%RH無冷凝
一般規范	軟件	SCMVS
一般規范	認證	CE，KC
