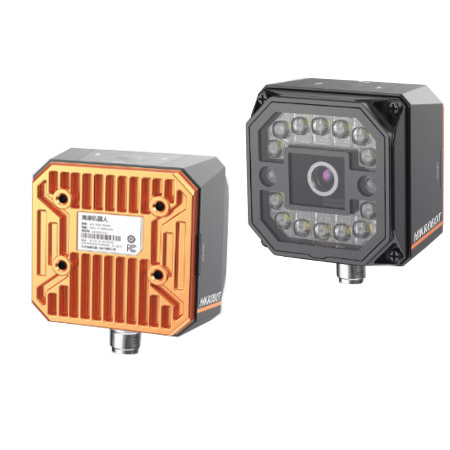

海康MV-SC3016M 160 萬像素黑白視覺傳感器

MV-SC3016M 視覺傳感器內部植入高精度高效率視覺算法，可實現計數、有無、測量、識別等功能。可通過 SCMVS 進行監視和操作，通過 RS-232、以太網輸出工具結果，通過 IO 與上下游工序配合。支持視覺工具多種結果輸出以及自定義結果文本輸出。

訂貨型號：

6mm 焦距視覺傳感器：MV-SC3016M-06M-WBN

12.4mm 焦距視覺傳感器：MV-SC3016M-12M-WBN

14.8mm 焦距視覺傳感器：MV-SC3016M-15M-WBN

海康MV-SC3016M-06M-WBN 160萬像素黑白智能相機特點：

采用嵌入式硬件平臺，可進行高速的圖像處理

植入高精度定位、測量、識別算法，可實現計數、缺陷、有無、定位等功能

IO接口豐富，可接入多路輸入、輸出信號

狀態指示燈豐富，可實時查看設備狀態，方便調試與維護

光源設計巧妙，確保照明區域亮度均勻

支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多種通訊模式

海康MV-SC3016M-06M-WBN 160萬像素黑白智能相機參數：

型號	型號	MV-SC3016M-06M-WBN
型號	名稱	SC3000視覺傳感器，6mm鏡頭，160萬像素，黑白，電動調焦
工具	視覺工具	計數：斑點計數、邊緣計數、圖案計數、輪廓計數缺陷：異常檢測有無：圓有無、直線有無、斑點有無、邊緣有無、圖案有無、輪廓有無定位：標定、定位、位置修正邏輯：分支控制、條件判斷、邏輯判斷、組合判斷、字符比較、變量計算測量：線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距測量識別：字符識別、碼識別、注冊分類、注冊目標檢測深度學習：目標檢測、分類
	方案能力	支持方案導入/導出，最多可存儲32個方案
	通訊協議	RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV
相機	傳感器類型	CMOS，全局快門
	像元尺寸	3.45 μm × 3.45 μm
	靶面尺寸	1/2.9"
	分辨率	1408 × 1024
	最大采集幀率	60 fps
	動態范圍	71.4 dB
	信噪比	41 dB
	增益	0 dB~15 dB
	曝光時間	16 μs~1 sec
	像素格式	Mono 8
	黑白/彩色	黑白
電氣特性	數據接口	Fast Ethernet（100Mbit/s）
	數字I/O	17-pin M12接口提供供電、以太網、數字IO、串口功能：2個輸入信號（Line0/1），3個輸出信號（Line5/6/7），3個可配置輸入輸出（Line2/3/4），1個外部按鈕輸入（BUTTON）輸出信號的NPN或PNP類型可配
	供電	24 VDC
	最大功耗	48 W@24 VDC
結構	鏡頭接口	M12-mount，機械對焦
	焦距	6 mm
	鏡頭罩	透明鏡頭罩，可選購半偏振鏡頭罩或全偏振鏡頭罩
	光源	14顆LED：白色（默認出廠）/紅色/藍色/近紅外
	指示燈	電源指示燈PWR，網絡指示燈LNK，狀態指示燈STS，結果顯示指示燈OK/NG
	外形尺寸	65.2 mm × 65.2 mm × 47 mm
	重量	約280 g
	IP防護等級	IP67（正確安裝鏡頭以及線纜的情況下）
	溫度	工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃
	濕度	20% ~ 95%RH無冷凝
一般規范	軟件	SCMVS
一般規范	認證	CE，KC
